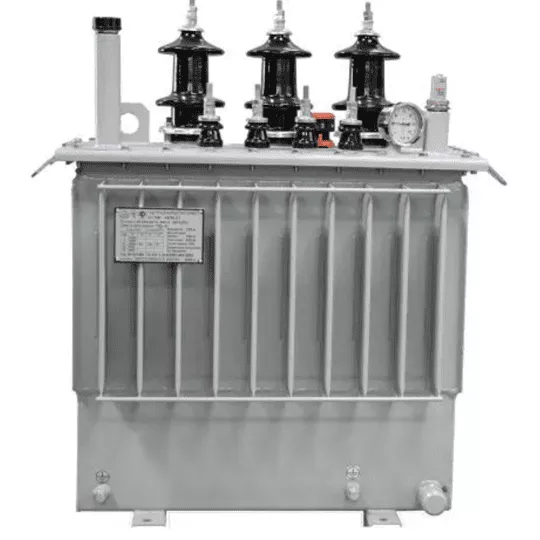

ТМГ трансформатор виготовляється в герметичному виконанні, його внутрішня ємність не поєднується з навколишнім середовищем. Він повністю заповнений трансформаторним маслом.
-Т – трифазний
-М – масляний
-Г – герметичний
Розширювач і повітряна або газова «подушка» відсутні.
Температурні зміни обсягу масла компенсуються пружною деформацією гофрою бака трансформатора.
Контакт масла з навколишнім середовищем повністю відсутній.
Це значно покращує умови роботи масла, виключає його зволоження, окислення і шлакоутворення.
Трансформатори ТМГ практично не вимагають витрат на передпускові роботи і на обслуговування в експлуатації, не потребують профілактичних ремонтів і ревізій протягом всього терміну експлуатації.
Для контролю повноти заповнення бака маслом трансформатори ТМГ забезпечуються поплавковим масловказівником, розташованим на кришці.
Для вимірювання температури верхніх шарів масла в баку трансформатор забезпечується стрілочним термометром.
Технічні особливості:
– вид охолодження – природній
– схема і група з’єднання обмоток – У/Ун-0, Д/Ун-11, У/Zн-11.
– виготовленні згідно «Технічного регламенту щодо вимог до екодизайну для малих, середніх та великих силових трансформаторів» затвердженого постановою КМУ № 152 від 27.02.2019р.
Умови розміщення та кліматичні категорії: – «У1»
Трансформатори призначенні для стаціонарної внутрішньої або зовнішньої установки в умовах с помірним кліматом для эксплуатації в тривалому режимі в слідуючих умовах:
– висота над рівнем моря не більше 1000м;
– температура навколишнього повітря від минус 45⁰С до плюс 40⁰С.
