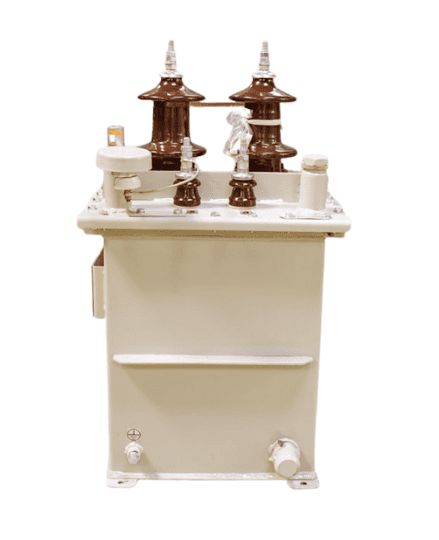

Трансформатор ОМ-10/10-У1 “Экодизайн”
₴33,850.00
Общие сведения
Трансформаторы однофазные двухобмоточные масляные типа ОМ номинальной мощностью 0,63; 1,25; 2,5; 4; 6 и 10 кВ∙А, предназначенные для питания потребителей электрической энергии однофазного переменного тока частотой 50 Гц.
Трансформаторы ОМ выпускаются на номинальное напряжение первичной обмотки 6 или 10 кВ. Номинальное напряжение вторичной обмотки 0,23 кВ. Схема и группа соединений обмоток 1/1-0.
Конструктивные особенности
Трансформаторы предназначены для установки на отдельно стоящих электросопротивлениях и стационарной установки со шкафами блочно-комплектных устройств, а также могут использоваться для питания других однофазных потребителей и устанавливаться в соответствии с проектом.
Переключение регулировочных отводов осуществляется с помощью перемычки установленной на экране активной части со стороны НН.
Для контроля полноты заполнения бака маслом трансформаторы ОМ снабжаются поплавковым маслоуказателем, расположенным на крышке.
Трансформаторы ОМ поставляются с установленным со стороны НН пробивным предохранителем с пробивным напряжением до 1600 В.
Преимущества однофазных двухобмоточных трансформаторов типа ОМ включают:
Эффективность: ОМ-трансформаторы отличаются высокой энергоэффективностью, поскольку потери меди минимизированы благодаря конструкции трансформатора.
Надежность: Эти трансформаторы обладают высокой надежностью в эксплуатации, что важно для обеспечения бесперебойной работы электрических систем.
Гибкость: ОМ-трансформаторы могут быть настроены на разные выходные напряжения, что делает их гибкими для использования в разных сценариях.
Компактность: Обычно они имеют меньший размер по сравнению с другими типами трансформаторов, что делает их подходящими для использования в ограниченных пространствах.
Экономия: Использование меди вместо других материалов может сделать ОМ-трансформаторы экономичнее в эксплуатации, поскольку медь имеет более высокую проводимость, что уменьшает энергетические потери.
Сферы применения днофазных двухобмоточных трансформаторов типа ОМ
- Промышленность: ОМ-трансформатор часто используется в промышленных объектах для обеспечения соответствующего уровня напряжения для машин и оборудования.
- Электросети: Они могут быть использованы для регулирования напряжения в распределительных сетях, обеспечивающих электроснабжение домохозяйств и коммерческих зданий.
- Авиационная и морская отрасль: ОМ-трансформаторы используются в системах питания самолетов и судов для обеспечения соответствующего уровня напряжения.
- Железнодорожный транспорт: Они могут использоваться для обеспечения стабильного напряжения в электрических системах железных дорог.
- Электроника: ОМ-трансформаторы также могут найти применение в электронном оборудовании, где требуется стабильное питание.
- Возобновляемая энергетика: В системах солнечной и ветровой энергетики используются для преобразования и передачи электрической энергии.
Технические характеристики трансформаторов типа ОМ
| Мощность, кВА | Схема и группа соединений | Uн, кВ | Рк,Вт | Рхх, Вт | Uk, % | Іхх, % |
|---|---|---|---|---|---|---|
| 0,63 | 1/1-0 | 6, 10 | 30 | 20 | 4.5 | 30 |
| 1,25 | 1/1-0 | 6, 10 | 65 | 30 | 4.5 | 30 |
| 2,5 | 1/1-0 | 6, 10 | 110 | 52 | 4.5 | 18 |
| 4 | 1/1-0 | 6, 10 | 160 | 52 | 3.8 | 14 |
| 6 | 1/1-0 | 6, 10 | 210 | 60 | 3.5 | 10 |
| 10 | 1/1-0 | 6, 10 | 290 | 85 | 3.5 | 5 |

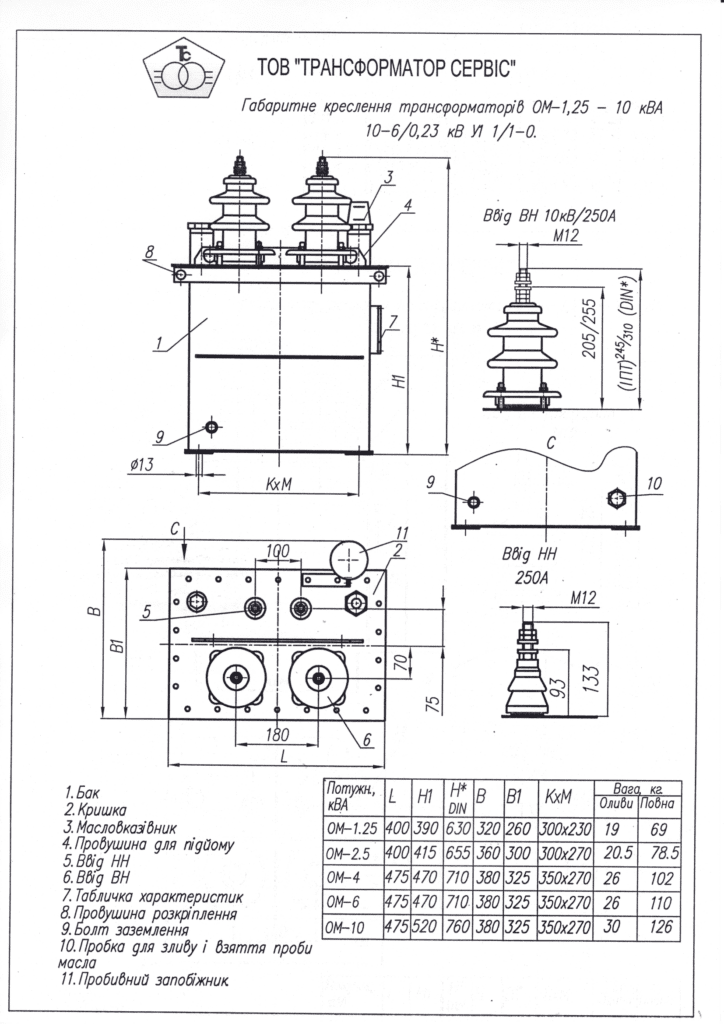

Габаритні, приєднувальні розміри та маси трансформаторів типу ОМ
| Тип трансформатора | L (мм) | H1 (мм) | H (мм) | В (мм) | В1 (мм) | К (мм) | М (мм) | Масса масла (кг) | Масса полная (кг) |
|---|---|---|---|---|---|---|---|---|---|
| ОМ-0,63 | 400 | 390 | 630 | 320 | 260 | 300 | 230 | 19 | 65 |
| ОМ-1,25 | 400 | 390 | 630 | 320 | 260 | 300 | 239 | 19 | 69 |
| ОМ-2,5 | 400 | 415 | 655 | 360 | 300 | 300 | 270 | 20,5 | 78,5 |
| ОМ-4 | 475 | 470 | 710 | 380 | 325 | 350 | 270 | 26 | 102 |
| ОМ-6 | 475 | 470 | 710 | 380 | 325 | 350 | 270 | 26 | 110 |
| ОМ-10 | 475 | 520 | 760 | 380 | 325 | 350 | 270 | 30 | 126 |
